一、RW4-12/100A-200A適用范圍
RW4-12/100A、RW4-12/200A戶外高壓陶瓷跌落式熔斷器用于戶外、海拔高度不超過1000米、環境溫度不高于40℃或不低于-40℃。不適用于戶內、有嚴重腐蝕性氣體或含有燃氣體的場所；亦不適用有劇烈震動或沖擊的地方。
二、RW4-12/100A-200A結構簡介

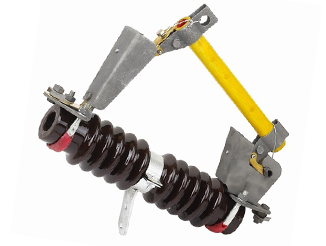

RW4-12/100A、RW4-12/200A戶外高壓陶瓷跌落式熔斷器由絕緣子、接觸導電系統及熔斷絲管等部分組成。正常工作時，熔絲使熔絲管上的活動關節鎖緊，故熔絲管能處于合閘位置。當短路電流使熔絲熔斷時，在熔絲管內產生電弧，熔絲管內的消弧管在電弧的作用下，產生大量氣體，當短路電流過零時，產生強烈的去游離作用，使電弧熄滅，繼而活動關節釋放，熔絲管在上、下靜觸頭的推力和自身重量的作用下，迅速跌落，形成明顯的隔離間隙。
三、RW4-12/200A用途
跌落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護電器，它裝配在配電變壓器高壓側或配電線支干線路上，作輸電線路、電力變壓器過載和短路保護及分合額定負荷電流之用。 |
|
型號 |
額定電壓kv |
額定電流A |
開斷電流KA |
沖擊電壓BIL |
工頻耐壓kv |
爬距mm |
重量Kg |
|
RW4 |
12 |
100 |
6.3 |
110 |
42 |
320 |
7 |
|
RW4 |
12 |
200 |
12.5 |
110 |
42 |
320 |
7.5 | |
|
