一、用途及分類
    穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。
    穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。
    當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高二導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。
    戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。
    穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。

二、使用環境條件
　　1)戶內套管
　　環境溫度不高于+40℃，不低于-40℃
　　海拔不超過l000m
　　相對濕度月平均值不大于90%
　　周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污穢
　　無經常性的劇烈振動
　　2)戶外套管
　　環境溫度不高于+40℃，不低于-40℃；
　　海拔不超過l000m；
　　風速不大于34m/s
　　產品的使用環境的空氣污穢程度，按GB/T5582 分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級；
　　無經常性的劇烈振動

三、型號說明
CL- 戶內鋁導體穿墻瓷套管
C －戶內銅導體穿墻瓷套管
CWL －戶外－戶內鋁導體穿墻瓷套管
CWWL －耐污型戶外－戶內鋁導體穿墻瓷套管
CW －戶外－戶內銅導體穿墻瓷套管
CWW －耐污型戶外－戶內鋁導體穿墻瓷套管
CM －戶內母線式穿墻瓷套管
CMWW －耐污型戶外－戶內母線式穿墻瓷套管
CB 戶內圓銅導桿穿墻瓷套管
CWB －戶外－戶內圓銅導桿穿墻瓷套管

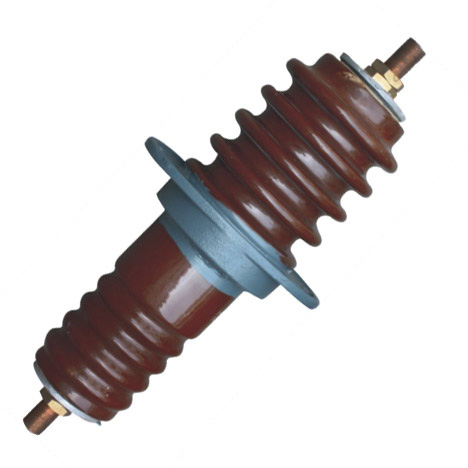

CWB-20型戶外穿墻套管技術參數

a、絕緣水平

額定電壓（kv）	系統標稱電壓（kv）	工頻電壓（有效值）				雷電沖擊耐受電壓（峰值）不小于（kv）
額定電壓（kv）	系統標稱電壓（kv）	干耐受	濕耐受	擊穿	可見電暈	雷電沖擊耐受電壓（峰值）不小于（kv）
7.2	6	23		58	—	60
12	10	30		75	—	75
24	20	50		120	14.8	125
40.5	35	80		176	25.8	185

注：工頻濕耐受電壓僅適用于套管戶外端

b、5S熱短時電流

額定電流（A）	熱短時電流（KA）不小于	額定電流（A）	熱短時電流（KA）不小于
250	3.8	1600	30
400	7.2	2000	40
630	12	2500	50
1000	20	3150	60

五、基本參數

名稱	型號	額定電壓	額定電流	備注
銅導體陶瓷穿墻套管	CWB-	20	200、400、600、1000、1500、2000、3000、3150	銅排
