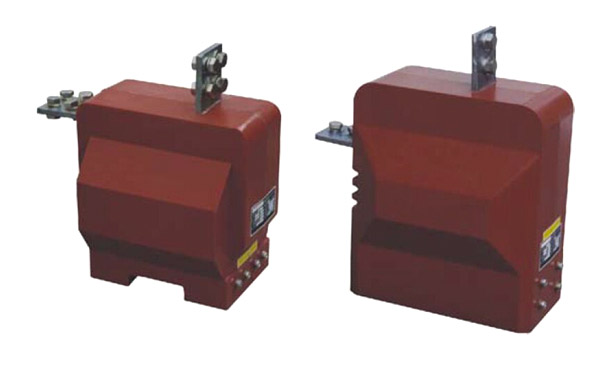

一、產品概述
LFSQ-10Q電流互感器為環氧樹脂澆注絕緣全封閉支柱式產品，適用于額定頻率50Hz或60Hz,額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。
二、結構簡介
LFSQ-10電流互感器為環氧樹脂澆注絕緣全封閉結構，具有優良的絕緣性能和防潮能力，體積小。重量輕，適宜于任何位置、任意方向安裝。
三、技術參數
1 額定絕緣水平：12/42/75 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 局部放電水平符合GB1208《電流互感器》標準；
5 污穢等級：Ⅱ級； |
LFSQ-10電流互感器產品參數：
|
型 號 |
額定一次電流(A) |
準確級組合 |
額定輸出(VA) |
短時熱電流(Ith)(kA) |
額定動穩定電流(Idyn)( kA) |
|
0.2 |
0.5 |
10P10 |
|
LFS-10Q |
5-200 |
0.2(S)/0.2(S)
0.5(S)/0.5(S)
0.2(S)/0.5
0.2(S)/10P10
0.5(S)/10P10 |
10 |
10 |
15 |
100I1n |
250 I1n |
|
250 |
27 |
67.5 |
|
300 |
36 |
80 |
|
400 |
45 |
90 |
|
500、600 |
56 |
100 |
|
750、800 |
63 |
100 |
|
1000 |
80 |
130 |
|
LFSB-10 |
5-200 |
0.2/10P10 |
10 |
10 |
20 |
80I1n |
200 I1n |
|
300 |
0.5/10P10 |
21 |
50 |
|
400 |
|
24 |
60 |
|
600 |
|
30 |
70 |
|
800 |
|
40 |
75 |
|
|
|
LFSQ-10Q電流互感器外形及安裝尺寸、型號含義
|
型號 |
額定一次電流(A) |
準確級組合 |
額定輸出(VA) |
短時熱電流(Ith)(kA) |
額定動穩定電流(Idyn)( kA) |
|
0.2S 0.5S |
0.2 |
0.5 |
10P10 |
|
LFSQ-10P |
5 |
0.2(S)/0.2(S)
0.2(S)/0.5(S)
0.5(S)/0.5(S)
0.2(S)/10P10
0.5(S)/10P10
|
10 |
10 |
10 |
10 |
0.8 |
2 |
|
10 |
1.6 |
4 |
|
15 |
6.3 |
15 |
|
20、25 |
9.3 |
23 |
|
30 |
12.5 |
31.5 |
|
|
40、50 |
|
18 |
45 |
|
75 |
36 |
90 |
|
100-250 |
45 |
100 |
|
300 |
0.2(S)/0.2(S)
0.2(S)/0.5(S)
0.5(S)/0.5(S)
0.2(S)/10P15
0.5(S)/10P15
|
15 |
15 |
15 |
63 |
100 |
|
400 |
20 |
|
500 |
20 |
30 |
80 |
130 |
|
600-800 |
20 |
30 |
40 |
|
1000-1600 |
30 |
40 | |
|
