一、 產品概述

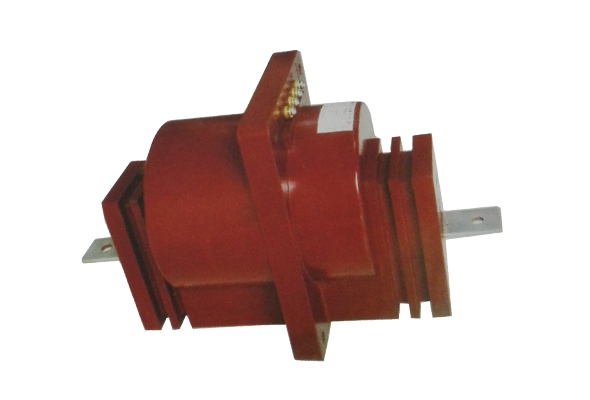

LFZB8-10B2 LFZBJ8-10WB2電流互感器為環氧樹脂澆注全封閉穿墻式結構，適用于額定頻率為50Hz或60Hz，額定電壓為10kV及以下的電力系統中作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。
二、結構簡介
本型電流互感器為全封閉穿墻式結構，該產品體積小，安裝方便，是取代LA-10、LAJ-10、LFZ-10的新一代產品。
三、技術參數
1 LFZB8-10B2,LFZBJ8-10WB2電流互感器額定絕緣水平：12/42/75 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 局部放電水平符合GB1208《電流互感器》標準；
5 污穢等級：Ⅱ級； |
LFZB8-10B2 LFZBJ8-10WB2電流互感器技術參數：
|
額定一次電流(A) |
準確級組合 |
額定二次輸出(VA) |
額定短時熱電流 (kA) |
額定動穩定電流 (kA) |
|
0.2S |
0.2 |
0.5S |
0.5 |
10P10 |
|
20 |
0.2S/10P10
0.2/10P10
0.5S/10P10
0.5/10P10
0.2/0.5/10P10
0.2/10P10/10P10
0.5/10P10/10P10 |
10 |
10 |
10 |
15 |
15 |
2 |
5 |
|
30 |
3 |
7.5 |
|
40 |
4 |
10 |
|
50 |
6 |
15 |
|
75 |
8 |
20 |
|
100 |
12 |
30 |
|
150 |
15 |
37.5 |
|
200 |
20 |
50 |
|
300 |
32 |
80 |
|
400 |
36 |
|
500、600 |
20 |
63 |
150 |
|
750、800 |
80 |
200 |
|
1000 |
100 |
250 |
|
1200 |
|
額定一次電流(A) |
準確級組合 |
額定二次輸出(VA) |
額定短時熱電流 (kA) |
額定動穩定電流 (kA) |
|
0.2S |
0.5S |
0.5 |
5P15 |
5P20 |
|
10 |
0.2(S)/5P
0.5(S)/5P |
10 |
10 |
15 |
15 |
10 |
1.44 |
3.6 |
|
15 |
1.5 |
3.75 |
|
20 |
2 |
5 |
|
25、30 |
3 |
7.5 |
|
40 |
5 |
12.5 |
|
50 |
8.1 |
20.2 |
|
75 |
10 |
25 |
|
100 |
16 |
40 |
|
150 |
20 |
50 |
|
200、250 |
31.5 |
78 |
|
300、400 |
40 |
100 |
|
500、600 |
63 |
150 |
|
750、800 |
80 |
200 |
|
1000 |
100 |
250 |
|
1200 | |
|
