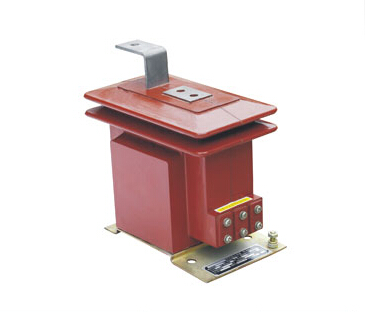

一、 產品概述
LZX8-10Q電流互感器為環氧樹脂澆注絕緣全封閉支柱式產品，適用于額定頻率50Hz或60Hz,額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。
二、結構簡介
本型電流互感器為環氧樹脂澆注全封閉支柱式結構，體積小、重量輕，適宜于安裝任何位置，任意方向。
三、技術參數
1、LZX8-10Q額定絕緣水平：12/42/75 kV；
2、額定二次電流：5A,1A；
3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4、污穢等級：Ⅱ級；
LZX8-10Q電流互感器技術參數
注：若用戶有要求，測量級可為0.2S、0.5S級；
用戶若有特殊要求，可與我廠協商確定。 |
LZX8-10Q電流互感器技術參數：
|
型號 |
額定一次電流 |
額定二次電流 |
準確級組合 |
額定二次負荷 |
重量 |
10P級準確限值系數 |
額定短時一秒熱
電流(KA)有效值 |
額定動穩定
電流(KA鋒值) |
|
0.5級
0.2S
0.2級 |
5P級
10P級 |
|
LZX8-10Q |
5-400 |
5 |
0.5/10P
0.2S/10P
0.2/10P |
10 |
15 |
|
10 |
90 I 1n |
160 I 1n |
|
300 |
60 I 1n |
150 I 1n |
|
800 |
50 I 1n |
120 I 1n |
|
1000 |
45 I 1n |
90 I 1n | |
|
