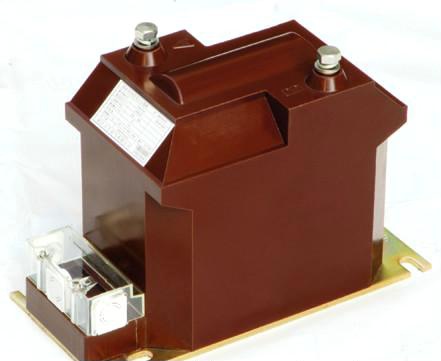

JDZX11-20AG JDZX11-20G 系列電壓互感器技術參數：
1、局部放電水平符合GB1207《電壓互感器》標準。
2、污穢等級：Ⅱ級。
|
型號 |
額定電壓比 (kV) |
準確級組合 |
額定輸出 |
極限輸出 |
額定絕緣水平 |
|
(VA) |
(VA) |
（kV） |
|
JDZX11-20 |
20/√3/0.1/√3/0.1/3 |
0.2/6P(3P) |
30/200 |
600 |
24/65/125 |
|
0.5/6P(3P) |
100/200 |
|
JDZX11-20G |
20/√3/0.1/√3/0.1/3 |
0.2/6P(3P) |
30/200 |
|
0.5/6P(3P) |
70/200 |
JDZX11-20AG系列電壓互感器
|
型號 |
額定電壓比 |
額定二次輸出 |
極限輸出 |
額定絕緣水平 |
接線圖 |
|
0.2 |
0.5 |
1 |
0.2/0.2 |
0.2/0.5 |
0.5/0.5 |
6P |
|
JDZ11-15 |
15/0.1 |
30 |
80 |
200 |
/ |
/ |
/ |
/ |
500 |
18/55/105 |
圖1-圖4 |
|
JDZ11-20 |
20/0.1 |
24/65/125 |
|
JDZ11-15 |
15/0.1/0.1 |
/ |
/ |
/ |
20/20 |
20/30 |
30/30 |
/ |
300 |
18/55/105 |
|
JDZ11-20 |
20/0.1/0.1 |
24/65/125 |
|
JDZX11-15G |
15/√3；0.1/√3；0.1/√3 |
20 |
60 |
120 |
/ |
/ |
/ |
100 |
400 |
18/55/105 |
圖5 |
|
JDZX11-20G |
20/√3；0.1/√3；0.1/√3 |
24/65/125 |
|
JDZX11-15G |
15/√3；0.1/√3；0.1/√3 |
/ |
/ |
/ |
15/15 |
15/20 |
40/40 |
300/300 |
18/55/105 |
圖6 |
|
JDZX11-20G |
20/√3；0.1/√3；0.1/√3 |
24/65/125 |
