一、產品介紹

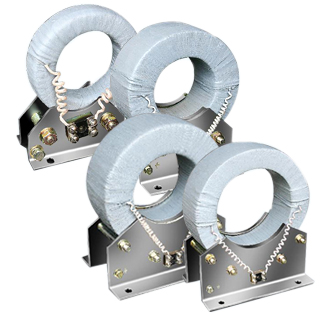

LJ-1,LJ-2,LJ-4，LJ-7序電流互感器為戶內型產品，供接地電流系統中發電機、同期調相機或電動機的接地保護用。與本型電流互感器連用的繼電器為 DD-11/0.2型，當保護范圍內有接地故障時，故障電流通過電纜在互感器二次回路中產生 零序電流使繼電器動作。
二、結構簡介
LJ-1,LJ-2,LJ-4, LJ-7序電流互感器導磁材料采用經退火處理的環型鐵芯;得以在一次零序電流一但達到整定電流,二次準確輸出電流供繼電器動作,以達到保護的目的。 |
LJ系列零序電流互感器技術參數：
|
產品型號 |
可穿電纜根數 |
二次回路 |
一次最小動作電流 |
二次回路中不平衡電壓 |
額定絕緣水平 |
|
二次負載 |
整定電流 |
|
LJ-2 |
1～2 |
10 |
0.03 |
1.3 |
40 |
0.5/3 |
|
LJ-4 |
3～4 |
40 |
|
LJ-7 |
5～7 |
30 |
LJ系列零序電流互感器外形安裝：
|
Type |
A |
B |
C |
E |
h |
H |
ΦD |
Φd |
|
LJ-2 |
150 |
200 |
155 |
195 |
195 |
295 |
230 |
118 |
|
LJ-4 |
220 |
280 |
155 |
205 |
217 |
335 |
285 |
143 |
|
LJ-7 |
220 |
300 |
155 |
195 |
235 |
375 |
310 |
198 | |
|
