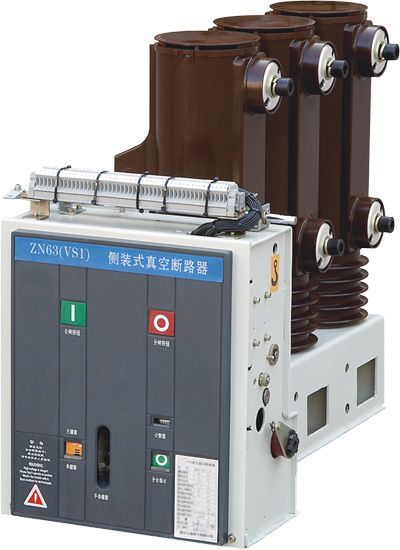

一、ZN63A(VS1)-12/側裝式戶內高壓真空斷路器型號表：
|
ZN63A(VS1)-12/630-25側裝式 |
|
ZN63A(VS1)-12/630-31.5側裝式 |
|
ZN63A(VS1)-12/1250-20側裝式 |
|
ZN63A(VS1)-12/1250-25側裝式 |
|
ZN63A(VS1)-12/1250-31.5側裝式 |
二、ZN63A(VS1)-12/側裝式戶內高壓真空斷路器參數表：
1. 斷路器主要技術參數：
|
序號 |
|
單位 |
數值 |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
額定頻率 |
Hz |
50 |
|
3 |
額定絕緣水平 |
lminI_頻耐受電壓 |
kV |
42 |
|
雷電；中擊耐受電壓 |
75 |
|
4 |
額定電流 |
A |
6301 0001250 |
1600 2000 |
250031 50 |
|
5 |
額定短路開斷電流 |
|
202531.5 |
31.5 40 |
31.5 40 |
|
6 |
額定短路關合電流(峰值) |
kA |
50 |
63 |
80 |
80 100 |
80 100 |
|
7 |
額定峰值耐受電流 |
50 |
63 |
80 |
80 100 |
80 100 |
|
8 |
額定短路耐受電流(有效值) |
|
202531.5 |
31.5 |
40 |
31.5 40 |
|
9 |
額定短路開斷電流開斷次數 |
次 |
50 |
50 |
30 |
30 |
|
10 |
額定短路持續時間 |
S |
4 |
|
11 |
額定操作順序 |
自動重合閘 |
|
分-0.3S-合分-180S-合分(額定短路開斷電流為31.5kA及以下) |
|
非自動重合閘 |
|
分-180S-合分-180S-合分(額定短路開斷電流為40kA及以上) |
|
12 |
機械壽命 |
次 |
20000 |
|
13 |
額定單個電容器組開斷電流 |
A |
630 |
|
14 |
額定背對背電容器組開斷電流 |
A |
400 |
2.斷路器的主回路電阻值見表：
|
|
額定電流 |
額定短路開斷電流 |
單位 |
數值 |
|
主回路電阻(從斷路器
某一相主回路的上、下
觸臂端部測量) |
630A |
20kA |
kA |
≤55 |
|
1000A |
20kA及25kA |
≤55 |
|
1250A |
25kA及31.5kA |
≤55 |
|
1600A |
31.5kA及40kA |
≤45 |
|
2000A |
31.5kA及40kA |
≤45 |
|
2500A |
31.5kA及40kA |
≤40 |
|
3150A |
40kA |
≤40 | |
