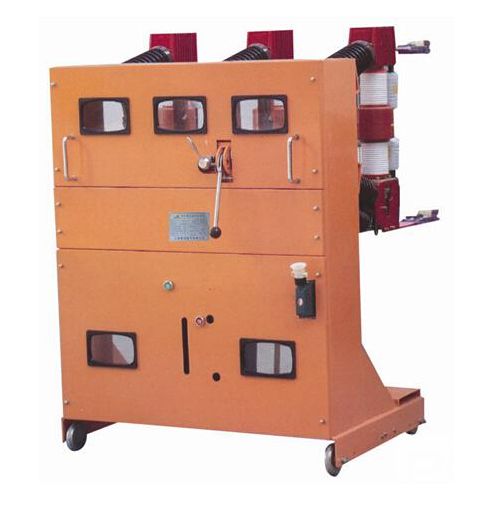

ZN23-40.5KV/1250-31.5戶內高壓真空斷路器，戶內高壓真空斷路器是三相交流50Hz，額定電壓為40.5kV的戶內裝置，配有CT19彈簧操動機構。產品分為固定式和手車式兩種。固定式是配置XGN17-40.5箱式固定式高壓開關柜中使用；手車式配置在JYN1-40.5手車上在JYN-40.5移開式金屬封閉開關柜或GBC高壓開關柜中使用，也可配置在KYN10-40.5手車上在KYN10-40.5組裝式金屬封閉開關柜中使用。
ZN23-40.5KV/1250-31.5戶內高壓真空斷路器技術參數高、開斷能力強、動作可靠、性能穩定、壽命長、維護簡便，且無爆炸危險及污染，供工礦企業，發電廠及變電站控制之用，并適用于頻繁操作的場所，也可用于切合電容器組等特殊場合。
ZN23-40.5KV/1250-31.5戶內高壓真空斷路器額定電壓40.5kV，三相交流50Hz的戶內高壓電器設備，適用于工礦企業，變電站等輸配電絲毫，作控制和保護開關，尤其適用于冶金、電弧煉鋼等需頻繁操作的行業，作為控制和保護設備。
 |
ZN23-40.5kv/1250A-31.5戶內高壓真空斷路器參數表:
|
名稱 |
單位 |
參數 |
|
額定電壓 |
kV |
|
|
額定電流 |
A |
630,1000,1250 |
1250,1600 |
1250,1600,2000,25000 |
1600,2500,3150 |
|
額定短路開斷電流 |
kA |
20 |
25 |
31.5 |
40 |
|
額定短路關合電流 |
kA |
50 |
63 |
80 |
100 |
|
額定動穩電流(峰值) |
kA |
50 |
63 |
80 |
100 |
|
額定熱穩定電流(有效值) |
kA |
20 |
25 |
31.5 |
40 |
|
額定熱穩定時間 |
s |
4 |
|
額定短路開斷電流開斷次數 |
次 |
30(50) |
|
全開斷時間CDI0電磁操動機構 |
mS |
＜80 |
|
額定操作順序 |
|
0.3 |
|
一分鐘工頻耐壓(有效值) |
kV |
對地相間42，斷口48 |
|
雷電沖擊耐壓 |
kV |
對地相間75，斷口85 |
|
機械壽命 |
次 |
10000 |
|
額定電容器組開斷電流 |
A |
630 |
|
儲能電機額定功率 |
W |
275 |
|
儲能電動機額定電壓 |
V |
AC/DC220.110 |
|
儲能時間 |
S |
<15 |
|
合分閘電磁額定電壓 |
V |
AC/DC220.110 |
|
過流脫扣器額定電流 |
A |
5 |
|
輔助開關額定電流 |
A |
10 | |
|
