產品介紹：

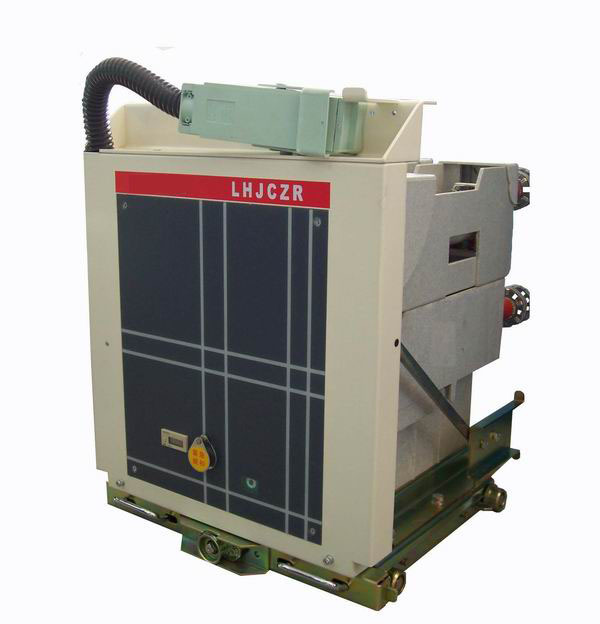

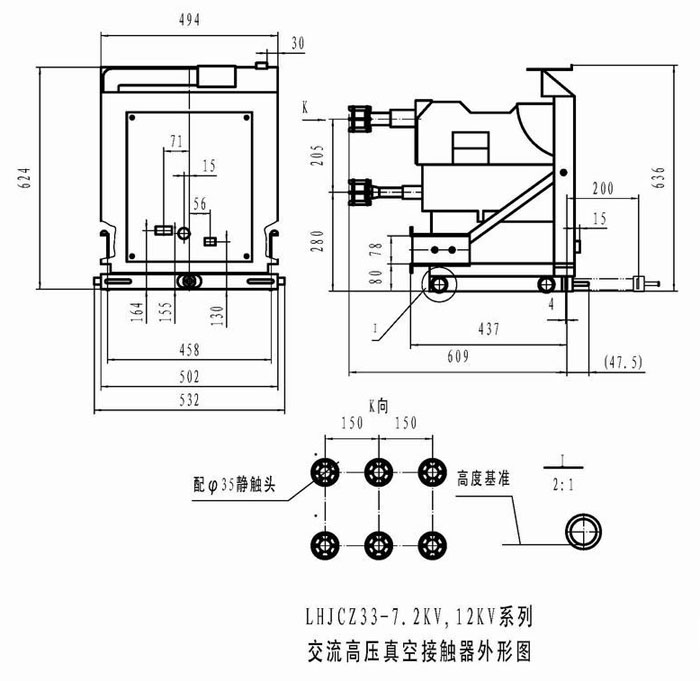

額定12kV/200A，相間距為150mm，極間距為205mm，既可用電保持，也可用機械保持的帶高壓熔斷器的移開式真空接觸器－熔斷器組合電器，該產品裝配于650mm寬的柜子。
 |
技術參數：
|
名稱 |
單位 |
數值 |
|
主
電
路 |
額定工作電壓（Ue） |
kV |
7.2 |
12 |
|
額定工作電流（Ie） |
A |
400 |
400 |
|
額定頻率 |
Hz |
50~60 |
|
額定關合能力 |
A |
10Ie |
|
額定開斷能力 |
A |
8Ie |
|
額定短時耐受電流 |
kA |
6.3 |
|
額定峰值耐受電流 |
kA |
16 |
|
額定短路持續時間 |
s |
4 |
|
工頻耐受電壓 |
相間、相對地 |
kV |
32 |
42 |
|
真空斷口 |
kV |
32 |
42 |
|
雷電沖擊耐受電壓 |
kV |
60 |
75 |
|
控制
電路 |
額定電壓（Us） |
V |
AC或DC.110/220 |
|
額定功率（Ps） |
電保持 |
VA |
≤1000/100(吸合/保持) |
|
機械保持 |
VA |
≤900/350（合閘/分閘） |
|
輔助電路 |
形式 |
|
6a+6b |
|
額定值 |
|
AC 220V/5A |
|
控制電路、輔助電路對地工頻耐受電壓 |
kV |
2 |
|
額定操作頻率 |
長期或機械保持型 |
次/h |
300 |
|
短期 |
次/h |
600 |
|
機械壽命 |
萬次 |
30 |
|
電壽命 |
萬次 |
10（AC-3） |
|
合閘時間 |
ms |
≤150 |
|
機械
特性 |
固有分閘時間 |
ms |
≤150（電保持）
≤60（機械保持） |
|
三相不同期 |
ms |
≤3 |
|
合閘彈跳 |
ms |
≤4 |
|
注：額定控制電壓亦可按用戶需要定制。 | |
|
