一、適用范圍
JZC5—12戶外高壓真空接觸器適用于交流50-60Hz主回路額定工作電壓為7.2kV、12kV，額定電流為630A以下的電力網絡中供遠距離接通和分斷及頻繁起動和控制交流電動機用，較適宜和熔斷器與各種保護裝置組成替代真空斷路器。
二、JZC5—12戶外高壓真空接觸器使用環境條件
1、周圍空氣溫度不高于+40℃，不低于-10℃。
2 、安裝地點的海拔高度不超過2000米。
3 、空氣相對濕度最濕月的月平均最大相對濕度為90℃的平均最低溫度為25℃并考慮到因濕度變化發生的產品表面上的凝露。
4 、無明顯搖動和沖擊振動的場合。
5 、在無爆炸危險的場所中且場所中無足以腐蝕絕緣的氣體與塵埃包括導電塵埃。
6 、無雨雪侵襲的場所。
三、JZC5—12戶外高壓真空接觸器結構及工作原理

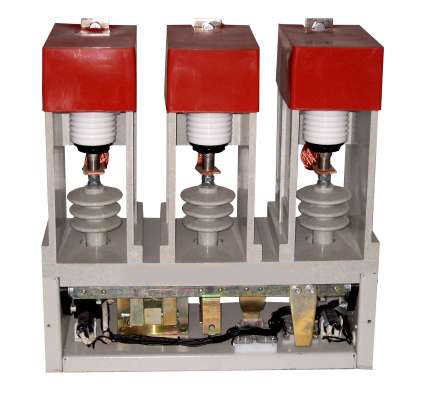

1、戶外高壓真空接觸器由絕緣隔電框架、金屬底座、傳動拐臂、電磁系統、輔助開關和真空滅弧室等部件組成。當電磁線圈通過控制電壓時銜鐵帶動拐臂轉動使真空滅弧室內主觸頭接通電磁線圈斷電后由于分閘彈簧作用使主觸頭分斷。
2、真空滅弧室由上封蓋、下封蓋、金屬波紋管和陶瓷管等組成，該真空滅弧室，外殼采用95瓷絕緣材料制成波紋式的瓷管，它具有爬電距離大、機械強度高、耐熱和耐沖擊的特點。真空
滅弧室內封裝一對動靜觸頭觸頭材料采用耐磨且低截流值的Cu-W-Wc，這樣在滿足開斷性能的條件下，減小開斷過程中由于截流引起的過電壓提高了真空滅弧室的使用電壽命。當金屬波
紋管軸向運動時帶動動觸頭做分合閘動作。
3 、電磁系統考慮實際吸力特性與反力特性良好配合，以及發揮接觸器運行時噪音低、節電的優點，采用直流雙線圈由起動和維持兩繞組組成，通過輔助開關切換，為了便于用戶進行交流電源
操作接觸器帶有橋式整流裝置。
4 、機械鎖扣：當閉合線圈通電時，接觸器閉合，機械鎖扣鎖住當脫扣線圈通電時，機械鎖扣脫扣，接觸器釋放，脫扣線圈在熱態時，其電壓 在Ue85%-110%范圍內使接觸器可靠釋放。
四、JZC5—12戶外高壓真空接觸器使用和維護
1、接觸器主回路及控制回路的工作電壓、電流應符合規定的 額定值，以免造成接觸器損壞。
2、對新換的真空滅弧室，7.2kV規格的應能承受23kV 1min的工耐壓試驗，12kV規格的應能承受42kV 1min的工頻耐壓試驗。(經三次試驗后不允許有擊穿或連續閃絡現象)
3、 對在使用中的接觸器真空滅弧室要定期檢查,（用工頻耐壓法），7.2kV的真空管耐壓應大于15kV，12kV的真空管耐壓應大于25kV。
4、每年要一次例行檢查和清潔工作。
5、操作10萬次后要進行維護。 |
技術參數表 ：
|
名稱 |
單位 |
數值 |
|
主
電
路 |
額定工作電壓（Ue） |
kV |
7.2 |
12 |
|
額定工作電流（Ie） |
A |
160、250、400、630 |
|
額定頻率（fr） |
Hz |
50~60 |
|
額定關合能力 |
A |
10Ie |
|
額定開斷能力 |
A |
8Ie |
|
額定短時耐受電流 |
A |
10Ie |
|
額定峰值耐受電流 |
A |
25Ie |
|
額定短路持續時間 |
s |
4 |
|
工頻耐受電壓 |
相對地 |
kV |
32 |
42 |
|
真空斷口 |
kV |
32 |
42 |
|
雷電沖擊耐受電壓 |
kV |
60 |
75 |
|
控制電路 |
額定電壓（Us） |
V |
AC或DC.110/220 |
|
額定功率（Ps）電保持 |
VA |
≤1000/100(吸合/保持) |
|
輔助電路
|
形式 |
|
3a+2b |
|
額定值 |
|
AC380V/10A,DC380V/2A |
|
控制電路、輔助電路對工頻耐受電壓 |
kV |
2 |
|
額定操作頻率 |
長期 |
次/h |
300 |
|
短期 |
次/h |
600 |
|
機械壽命 |
萬次 |
100 |
|
電壽命 |
萬次 |
25（AC-3）,10(AC-4) |
|
機械
特性
|
合閘時間 |
ms |
≤200 |
|
固有分閘時間 |
ms |
≤160 |
|
三相不同期 |
ms |
≤3 |
|
合閘彈跳 |
ms |
≤10 |
|
注：額定控制電壓亦可按用戶需要定制。 | |
|
