一、產品介紹

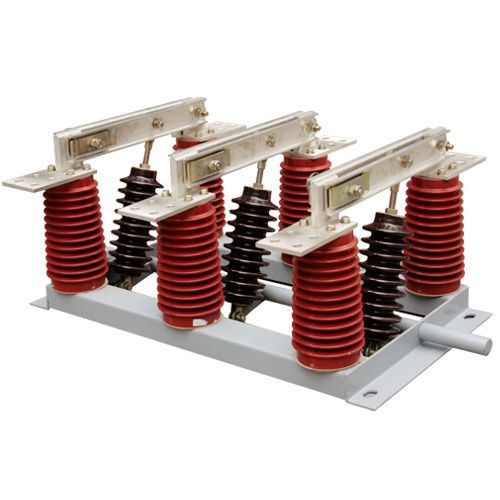

GN19-24系列戶內交流高壓隔離開關適用于交流50Hz，額定電壓24kV及以下電力系統中，配用型人力操作機構，作為在有電壓而無負載情況下，分合電器之用，亦有派生產呂防污型、高原型和可加裝帶電顯示裝置等。
二、使用環境條件:
海拔高度不超過1000m；
周圍空氣溫度：上限+40℃，下限-30℃；
相對濕度：日平均值不大于95%，月平均值不大于90%；
地震烈度不超過8度；
沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動場所。 |
開關參數表：
|
型 號 |
額定
電壓kV |
額定
電流A |
額定短時耐受電流（4S）kA |
額定峰值耐受電流kV |
|
GN19-12G/400-12.5 |
12 |
400 |
12.5 |
31.5 |
|
GN19-12CG/400-12.5 |
12 |
400 |
12.5 |
31.5 |
|
GN19-12G/630-20 |
12 |
630 |
20 |
50 |
|
GN19-12CG/630-20 |
12 |
630 |
20 |
50 |
|
GN19-12G/1000-31.5 |
12 |
1000 |
31.5 |
80 |
|
GN19-12CG/1000-31.5 |
12 |
1000 |
31.5 |
80 |
|
GN19-12G/1250-40 |
12 |
1250 |
40 |
100 |
|
GN19-12CG/1250-40 |
12 |
1250 |
40 |
100 |
|
GN19-24G/400-12.5 |
24 |
400 |
12.5 |
31.5 |
|
GN19-24CG/400-12.5 |
24 |
400 |
12.5 |
31.5 |
|
GN19-24G/630-20 |
24 |
630 |
20 |
50 |
|
GN19-24CG/630-20 |
24 |
630 |
20 |
50 |
|
GN19-24G/1000-31.5 |
24 |
1000 |
31.5 |
80 |
|
GN19-24CG/1000-31.5 |
24 |
1000 |
31.5 |
80 |
|
GN19-24G/1250-40 |
24 |
1250 |
40 |
100 |
|
GN19-24CG/1250-40 |
24 |
1250 |
40 |
100 |
|
|
