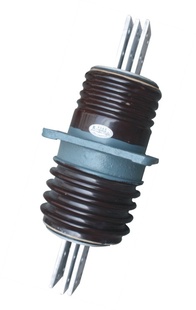

一、產品概述
高壓穿墻套管（以下簡稱套管）適用于額定電壓（10~35）KV，頻率（15~60）Hz的三相交流系統電站和變壓所配電裝置上，供導電部分穿過隔板、墻壁或其他接地物，起絕緣支架和外部導線（母線）間固定連接之用。
二、使用環境條件
a、環境溫度不高于+40℃，不低于-40℃；
b、海拔高度不超過1000m；
c、相對濕度月平均值不大于90%；
d、周圍空氣應不受腐蝕或可燃?xì)怏w、水蒸氣等明顯污穢；
e、無經常性的劇烈振動
三、用途及分類
穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持對到點部分使之對地或外殼絕緣。
穿墻套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線套管穿墻瓷套管、鋁導體穿墻瓷套管和鋁導體穿墻瓷套管。
當鋁導體與母線直接相聯時。易產生電化腐蝕，接觸面溫升過高而導致接頭燒壞，影響設備設備壽命，故應采用銅鋁過渡接頭，但有給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。
戶內、戶外穿墻瓷套管由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。 |
型號參數表：
|
型號
|
額定電壓KV |
額定電流A |
工頻電壓KV不小于 |
BIL KV peak不小于 |
彎曲破壞負荷kN不小于 |
5秒鐘短時電流kA不小于 |
|
干耐受 |
濕耐受 |
擊穿 |
|
CLB-10/200 |
10 |
200 |
47 |
30 |
75 |
80 |
7.5 |
3.8 |
|
CLB-10/400 |
10 |
400 |
47 |
30 |
75 |
80 |
7.5 |
7.2 |
|
CLB-10/600 |
10 |
600 |
47 |
30 |
75 |
80 |
7.5 |
12 |
|
CLB-10/1000 |
10 |
1000 |
47 |
30 |
75 |
80 |
7.5 |
20 |
|
CLB-10/1500 |
10 |
1500 |
47 |
30 |
75 |
80 |
7.5 |
30 |
|
CLB-10/2000 |
10 |
2000 |
47 |
30 |
75 |
80 |
7.5 |
- |
|
CLB-10/3000 |
10 |
3000 |
47 |
30 |
75 |
80 |
7.5 |
- |
|
CLB-10/3150 |
10 |
3150 |
47 |
30 |
75 |
80 |
7.5 |
- |
|
L |
L1 |
L2 |
L3 |
L4 |
B |
d1 |
d2 |
a1 |
a2 |
b |
b1 |
|
450 |
350 |
165 |
10 |
48 |
100 |
2-φ12 |
φ12 |
165 |
15 |
30 |
3 |
|
450 |
350 |
165 |
10 |
48 |
100 |
2-φ12 |
φ12 |
165 |
15 |
40 |
5 |
|
450 |
350 |
165 |
10 |
48 |
100 |
2-φ12 |
φ12 |
165 |
15 |
40 |
8 |
|
450 |
350 |
165 |
10 |
75 |
100 |
2-φ12 |
φ12×4 |
165 |
15 |
60 |
12 |
|
450 |
350 |
165 |
12 |
75 |
100 |
2-φ12 |
φ12×4 |
165 |
15 |
60*2 |
10 | |
|
