一、產品概述

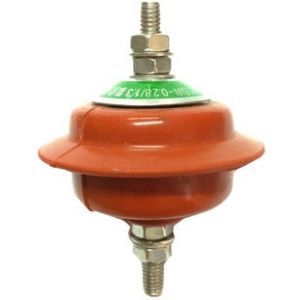

HY2.5WD-1.3/3.6 HY2.5WD-2.6/7.2低壓型避雷器一般用于低壓配電柜‘開關柜及控制柜中，保護柜中的電器設備免受過電壓的危害。
二、產品特點
1.體積小、重量輕，耐碰撞、運輸無碰損失，安裝靈活，特別適合在開關柜內使用；
2.特殊結構，整體模壓成型，無氣隙、密封性能好，防潮防爆；
3.爬電距離大，增水性好，耐污能力強，性能穩定，減少運行維護；
4.獨特配方氧化鋅電阻片，高容量，低泄露；
5.實配直流參考電壓、方波通流容量和大電流耐受能力都高于國家標準。
三、使用環境
（1）、環境溫度為—40℃~+40℃；
（2）、海拔高度不超過 2000m；
（3）、電源頻率為 48Hz~62Hz；
（4）、最大風速不超過 35m/s；
（5）、地震裂度7度及以下地區。
（6）、長期施加的電壓不超過其最高持續運行電壓。
四、技術標準
產品生產執行的標準為GB11032-2000（eqv IEC60099-4:1991）《交流無間隙金屬氧化物避雷器》、JB/T8952-2005《交流系統用復合外套無間隙金屬氧化物避雷器》。 |
HY2.5WD-1.3/3.6 HY2.5WD-2.6/7.2低壓型避雷器參數表：
|
避雷器型號 |
系統額定電壓 |
避雷器額定電壓 |
持續運行電壓 |
直流參考電壓（U1mA） |
陂波沖擊電流下殘壓 |
雷電沖擊電流下殘壓 |
操作沖擊電流下殘壓 |
方波流通容量（2ms） |
大電流沖擊耐受 |
|
kV（r.m.s） |
≮kV |
≯kV |
A |
kA |
|
HY1.5W-0.28/1.3 |
0.22 |
0.28 |
0.24 |
0.6 |
- |
1.3 |
- |
75 |
25 |
|
HY1.5W-0.5/2.6 |
0.38 |
0.5 |
0.42 |
1.2 |
- |
2.6 |
- |
75 |
25 |
|
HY2.5WD-1.3/3.6 |
0.66* |
1.3 |
0.95 |
1.8 |
- |
3.6 |
- |
200 |
40 |
|
HY2.5WD-2.6/7.2 |
1.14* |
2.6 |
1.9 |
3.6 |
- |
7.2 |
- |
200 |
40 | |
|
