一、用途特征

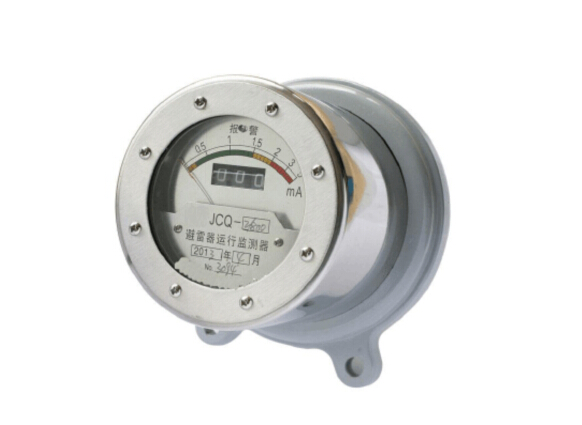

JCQ系列避雷器監測器是串聯在避雷器下用來記錄避雷器動作次數和監測避雷器泄漏電流的裝置。適用于500KV及以下電壓等級的各型氧化鋅避雷器，使用的環境條件與所連接的避雷器相同。JCQ系列作出較大技術改進，改進了由發光管組成的泄漏電流警示裝置，便于夜間觀察，計數器為雙指針計數，計數指示醒目，便于觀察，泄漏電流指示準確，報警性、防誤性、適用性強。
二、JCQ系列避雷器監測器結構性能
監測器主要由由耐熱玻璃殼、法蘭、密封橡膠墊、底板及非線性電阻片、整流器、電容、電磁計數器、電流測量回路、電子調整電路、保護電路等組成。避雷器的放電經非線性電阻片采樣，經處理后由電磁計數器指示，避雷器的泄漏通過電流測量回路由指針式電流表測量，測量指示范圍0—5mA，當泄漏電流接近2mA時“報警”指示燈由白變紅，發出報警指示。
監測器各項性能符合JB/T10492-2004《避雷器監測器》標準，國家GB7676-1994《指針式電工儀表》標準。 |
JCQ-C避雷器監測器主要參數性能:
|
型號 |
規格 |
額定電壓范圍有效值KV |
標稱放電電流8/20us（峰值）KA |
限動作電流8/20usA |
標稱放電電流下殘壓（峰值）KV |
方波電流耐受能力2000us（峰值）A |
大電流沖擊耐受能力4/10us（峰值）KA |
計數范圍循環 |
產品重量kg |
|
JCQ-ABC |
5/400 |
6-35 |
5 |
50 |
≤1500 |
400 |
50 |
100 |
3 |
|
10/600 |
10-200 |
10 |
50 |
≤1500 |
600 |
50 |
100 |
3 |
|
10/800 |
10-500 |
10 |
50 |
≤1200 |
800 |
50 |
100 |
3 | 型號表
|
JCQ-A |
|
JCQ-C |
|
JCQ-C1 |
|
JCQ-D |
|
JCQF-C1 |
|
JCQF2 |
|
JCQF4 |
|
JCQF2-C |
|
JCQF3 | |
|
