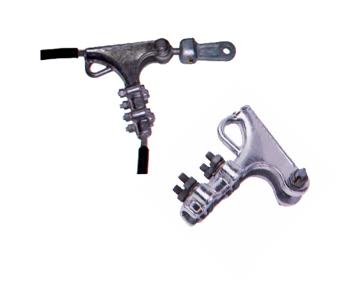

NLL系列輸電用螺栓型鋁合金耐張線夾型號及參數：
|
型號 |
使用導線直徑范圍(含鋁綁帶)mm |
主要尺寸 |
U型螺絲 |
標稱破壞載荷(kN) |
參考重量 |
|
L1 |
L2 |
R |
C |
M |
個數 |
直徑 |
|
NLL-1 |
Φ5.0~15.5 |
140 |
130 |
8.0 |
19 |
16 |
2 |
M12 |
40 |
0.85 |
|
NLL-2 |
Φ8.2~17.0 |
212 |
180 |
9.0 |
22 |
16 |
3 |
M12 |
70 |
1.5 |
|
NLL-3 |
Φ11.4~20.0 |
295 |
150 |
10.0 |
24 |
16 |
4 |
M14 |
70 |
2.74 |
|
NLL-4 |
Φ13.6~25.0 |
324 |
255 |
12.5 |
30 |
18 |
4 |
M16 |
100 |
3.96 |
|
NLL-5 |
Φ16.0~32.0 |
400 |
320 |
16.0 |
36 |
22 |
5 |
M16 |
120 |
5.65 |
|
NLL-6 |
Φ28.5~46.5 |
480 |
380 |
23.5 |
50 |
24 |
6 |
M16 |
120 |
9.0 |
注：1、表中型號字母及數字意義為：N表示耐張線夾，L表示螺栓型，L表示鋁合金，數字表示產品序號；
2、本體和壓塊為鋁合金，具有節能效應，閉口銷為不銹鋼制件，其余為熱鍍鋅鋼制件；
3、線夾握力不小于導線計算拉斷力的95%；
4、鐵銷孔內加耐磨襯套成為耐磨耐張線夾 |
