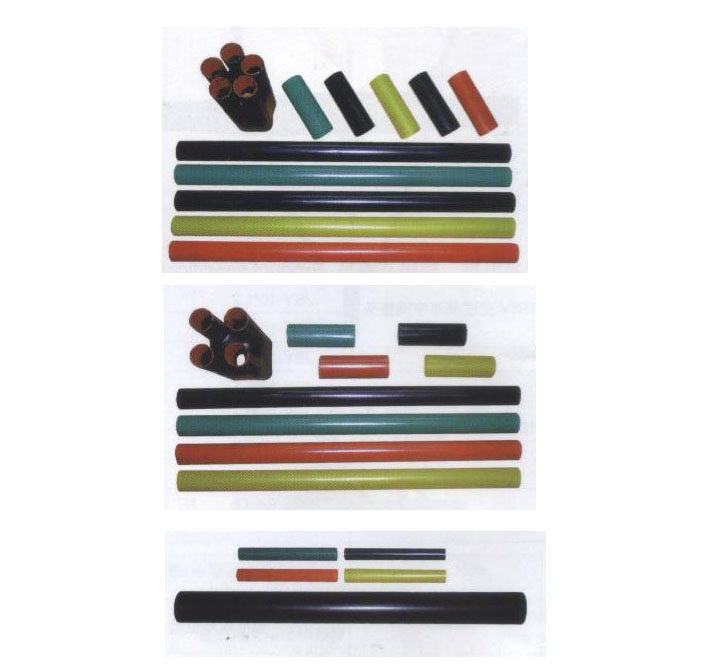

一、產品介紹
1KV熱縮電纜附件產品廣泛應用0.6/1KV交聯電纜終端和中間連接的接續絕緣處理，根據電纜芯數分單芯、二芯、三芯、四芯、 五芯等并滿足電纜不同截面。具有體積小、重量輕、運行可靠、安裝方便等特點。
二、產品特點
重量輕、運行可靠、安裝方便。
-50℃~105℃溫度條件下長期使用。
產品廣泛用于電力、石油化工、冶金、鐵路、港口和建筑等領域。 |
1KV低壓熱縮電纜附件性能及指標：
|
試驗項目 |
指標≥ |
|
電氣性能 |
擊穿強度 |
≥20kV/mm |
|
體積電阻系數 |
≥15Ω*cm |
|
機械性能 |
抗張強度 |
≥13MPa |
|
斷裂伸長 |
＞300% |
1KV低壓熱縮電纜終端規格：
|
適用電纜截面 |
使用電纜芯數 |
|
序號 |
截面（mm2） |
一芯 |
二芯 |
三芯 |
四芯 |
五芯 |
|
0 |
10~16 |
SY-1/1.0 |
SY-1/2.0 |
SY-1/3.0 |
SY-1/4.0 |
SY-1/5.0 |
|
1 |
25~50 |
SY-1/1.1 |
SY-1/2.1 |
SY-1/3.1 |
SY-1/4.1 |
SY-1/5.1 |
|
2 |
70~120 |
SY-1/1.2 |
SY-1/2.2 |
SY-1/3.2 |
SY-1/4.2 |
SY-1/5.2 |
|
3 |
150~240 |
SY-1/1.3 |
SY-1/2.3 |
SY-1/3.3 |
SY-1/4.3 |
SY-1/5.3 |
|
4 |
300~630 |
SY-1/1.4 |
SY-1/2.4 |
SY-1/3.4 |
SY-1/4.4 |
SY-1/5.4 |
1KV低壓絕緣電纜熱縮中間接頭規格：
|
適用電纜截面 |
使用電纜芯數 |
|
序號 |
截面（mm2） |
一芯 |
二芯 |
三芯 |
四芯 |
五芯 |
|
0 |
10~16 |
JSY-1/1.0 |
JSY -1/2.0 |
JSY -1/3.0 |
JSY-1/4.0 |
JSY-1/5.0 |
|
1 |
25~50 |
JSY-1/1.1 |
JSY-1/2.1 |
JSY-1/3.1 |
JSY-1/4.1 |
JSY-1/5.1 |
|
2 |
70~120 |
JSY-1/1.2 |
JSY-1/2.2 |
JSY-1/3.2 |
JSY-1/4.2 |
JSY-1/5.2 |
|
3 |
150~240 |
JSY-1/1.3 |
JSY-1/2.3 |
JSY-1/3.3 |
JSY-1/4.3 |
JSY-1/5.3 |
|
4 |
300~630 |
JSY-1/1.4 |
JSY-1/2.4 |
JSY-1/3.4 |
JSY-1/4.4 |
JSY-1/5.4 | |
|
