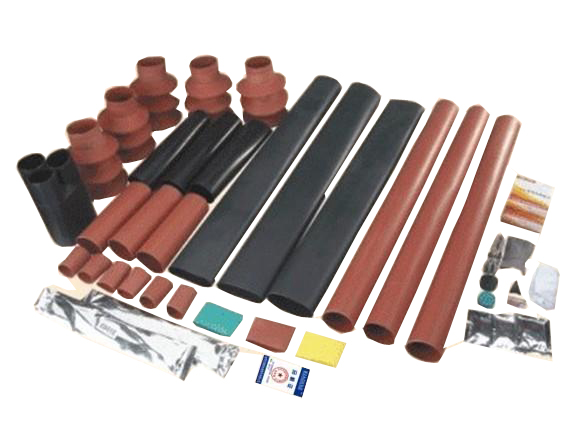

35kV 交聯電纜熱縮戶內、外終端產品型號：
|
產品名稱 Name |
型號規格Type |
適用電纜截面Section |
|
35kV戶內交聯單芯終端
35kV indoor cross-linking
single-cores terminal |
NSY-35 / 1.1 |
50-120 |
|
NSY-35 / 1.2 |
150-300 |
|
NSY-35 / 1.3 |
400-500 |
|
35kV戶外交聯單芯終端
35kV outdoor cross-linking
single-cores terminal |
WSY-35 / 1.1 |
50-120 |
|
WSY-35 / 1.2 |
150-300 |
|
WSY-35 / 1.3 |
400-500 |
|
35kV戶內交聯三芯終端
10Kv indoor
three-cores terminal |
NSY-35 / 3.1 |
50-120 |
|
NSY-35 / 3.2 |
150-300 |
|
NSY-35 / 3.3 |
400-500 |
|
35kV戶外交聯三芯終端
10Kv outdoor
three-cores terminal |
WSY-35 / 3.1 |
50-120 |
|
WSY-35 / 3.2 |
150-300 |
|
WSY-35 / 3.3 |
400-500 |
35kV 交聯電纜熱縮戶內、外終端產品技術指標：
|
項目Item |
序號 |
試驗項目 Test item |
標準要求 stand requirement |
試驗結果 Result |
詳注 Note |
|
35kV戶內戶外終端
35kV |
1 |
工頻電壓試驗(濕態) |
105kV，1min
不閃絡、不擊穿 |
105kV，1min，組合試樣各項均未閃絡和擊穿 |
符合要求 |
|
2 |
局部放電試驗 |
39kV下放電量不大于10pC |
13kV下組合試樣各項放電量均為5pc |
符合要求 |
|
3 |
負荷循環試驗 |
導體加熱至(90-95℃,每一循環為8h，其中加熱5h，冷卻3h，共循環3次) |
按標準要求完成3次負荷循環試驗 |
由以下試驗評定 |
|
4 |
局部放電試驗 |
39kV下放電量不大于10pC |
13kV下組合試樣各項放電量均為5pc |
符合要求 |
|
5 |
沖擊電壓試驗 |
250kV,正負極各10次不閃絡，不擊穿 |
250kV,正負極各10次(見附錄A)，組合試樣各項均為閃絡和擊穿 |
符合要求 |
|
6 |
負極性直流電壓試驗 |
156kV,15Min,不閃絡不擊穿 |
156kV,15Min,組合試樣各項均為閃絡和擊穿 |
符合要求 |
|
7 |
工頻電壓試驗 |
104kV，4h，不閃絡不擊穿 |
104kV，4h組合試樣各項均為閃絡和擊穿 |
符合要求 | |
|
