|
一、產品概述

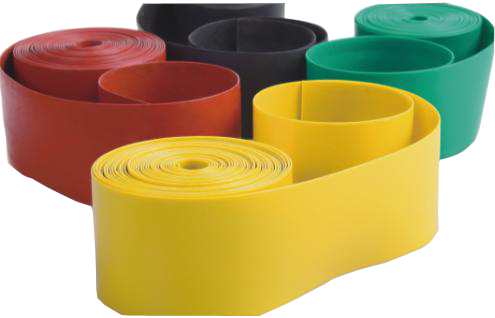

絕緣熱縮帶系列產品是為埋地及架空鋼質管道焊口的防腐和保溫管道的保溫補口而設計的。它是由輻射交聯聚烯烴基材和特種密封熱熔膠復合而成，特種密封熱熔膠與聚烯烴基材、鋼管表面及固體環氧涂層可形成良好的粘接。WK-WSS熱收縮帶在加熱安裝時，基材在徑向收縮的同時，內部復合膠層熔化，緊緊地包覆在補口處，與基材一起在管道外形成了一個牢固的防腐體，具有優異的耐磨損、耐腐蝕、抗沖擊及良好的抗紫外線和光老化性能。此外熱縮帶在行業內稱為活套，相對熱縮套的叫死套來講的，除了熱縮帶主體，還配有膠條和固定片，且熱縮帶便于規�；a，施工也方便很多。
二、產品特點
—機械強度高、抗老化能力強。
—耐環境應力性能好。
—粘接性能優異。
—使用方便。
執行標準":SY/T 0413-2002，NACE RP0303-2003
最大運行溫度:80℃
適用外防腐涂層:PE、FBE、PP
鋼管預熱溫度:75℃
推薦除銹等級:Sa 2.5
產品規格:產品可用于DN100-DN1000的所有鋼管
基材厚度從1.0-2.0mm,膠層厚度從0.8-2.0mm |
絕緣熱收縮帶技術參數 ：
|
序號 |
測試項目Property |
測試方法Test Method |
檢測結果Typical Value |
|
基材 |
|
|
|
|
|
拉伸強度,Tensile,Strength |
GB/T1040-92 |
24N/mm2 |
|
|
斷裂伸長率Ultimate,Elongation |
GB/T1040-92 |
520% |
|
|
介電強度 |
GB/1408,1-99 |
33MV/,m |
|
|
體積電阻率,Volume,Resistivity |
GB/T1410-89 |
4,0x10Ω•m |
|
|
吸水率,Water,Absorption |
ASTM,D570-2005 |
0.02 |
|
|
熱老化(150℃,21天) |
GB/T1040-92 |
|
|
|
拉伸強度 |
|
14,6,N/mm2 |
|
|
斷裂伸長率% |
|
300% |
|
|
耐紫外線老化 |
EN12068 |
|
|
|
斷裂伸長率% |
|
480% |
|
熱熔膠 |
|
|
|
|
|
軟化點℃ |
GB/T4507 |
123℃ |
|
熱縮套 |
|
|
|
|
|
剝離強度 |
GB/T2792-98 |
|
|
|
對,底漆,鋼,N/cm |
|
140N/cm |
|
|
對PEN/cm |
|
95,N/cm |
|
|
陰極剝離(60℃,30d,-1,5v)mm |
SY/T,0413-2002 |
18,mm |
|
|
熱水浸泡 |
ASTMD870-2002 |
在試驗條件下沒有分層,沒 |
|
|
|
|
有水侵蝕痕跡 | |
|
